EBPVD設備介紹

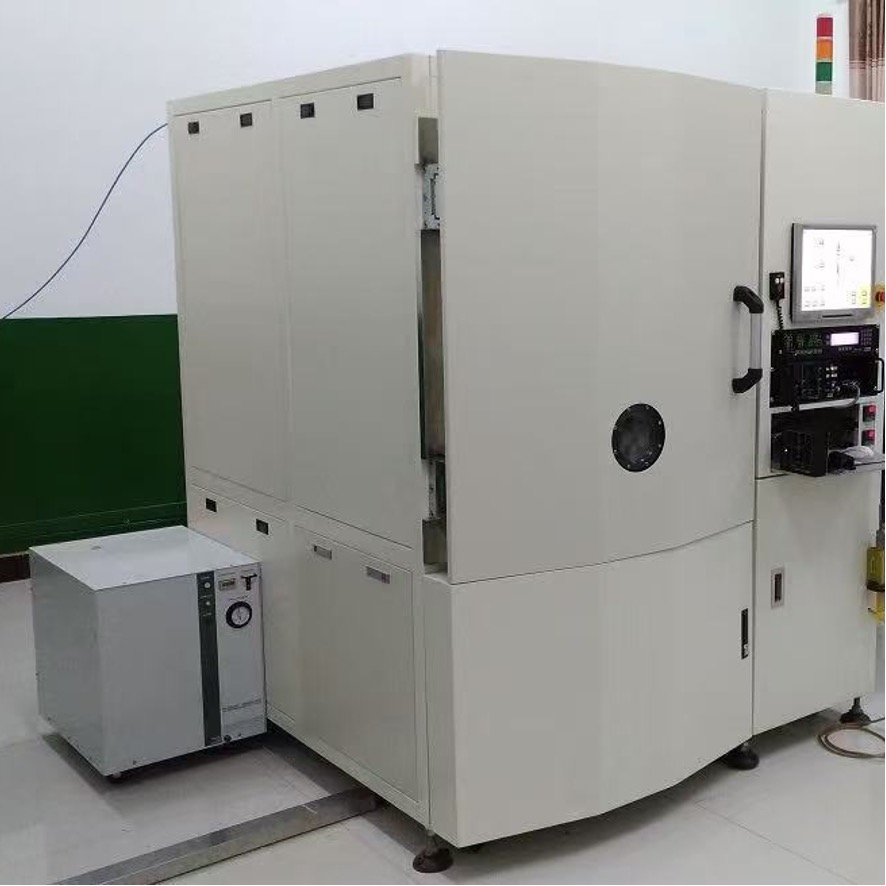

一、科研型EBPVD設備

應用場景

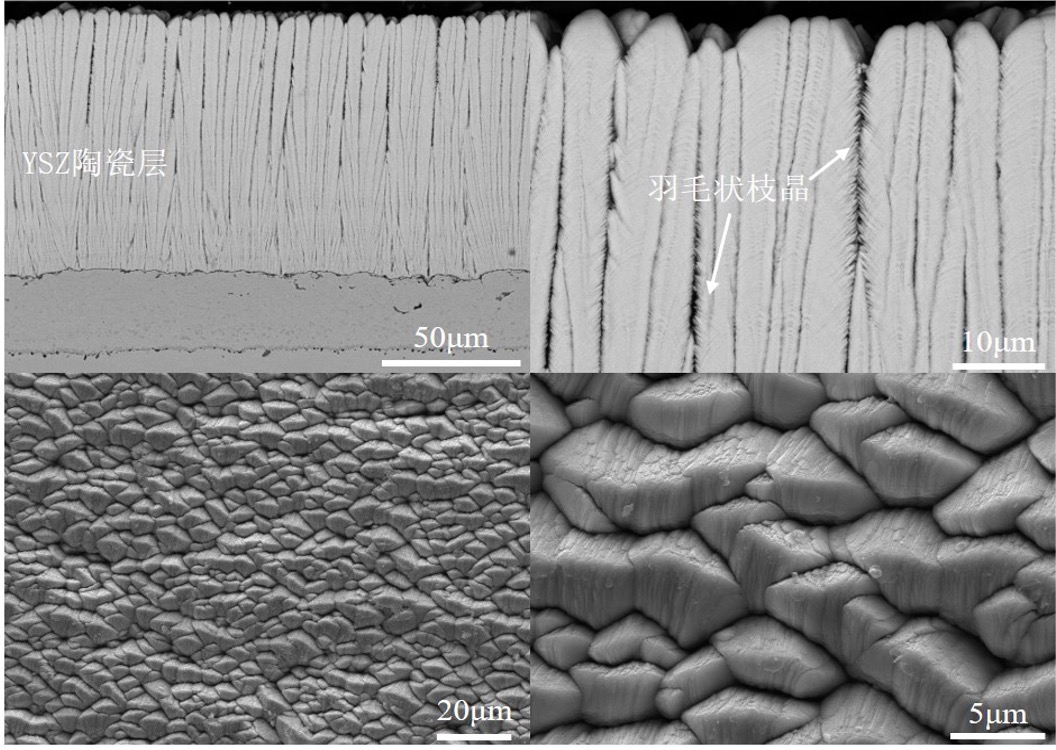

占地小，適合科研院所及高校進行EBPVD涂層工藝研究基體溫度穩定可控，可精準控制不同微觀組織形態多坩鍋情況下可進行切換進行不同材料的涂層沉積適用于航空領域和光電領域的薄膜類沉積。

技術參數

電子槍功率：15kW（100kW可選）

電子槍數量：1個

主軸數量：1個（2個可選）

沉積面積：20 cm X 20 cm

坩鍋數量：1個（多個可選）

靶材裝載：200-250 mm

加熱模式：石墨加熱（電子槍加熱可選）

旋轉模式：自轉（可偏轉）

占地面積：20 m2

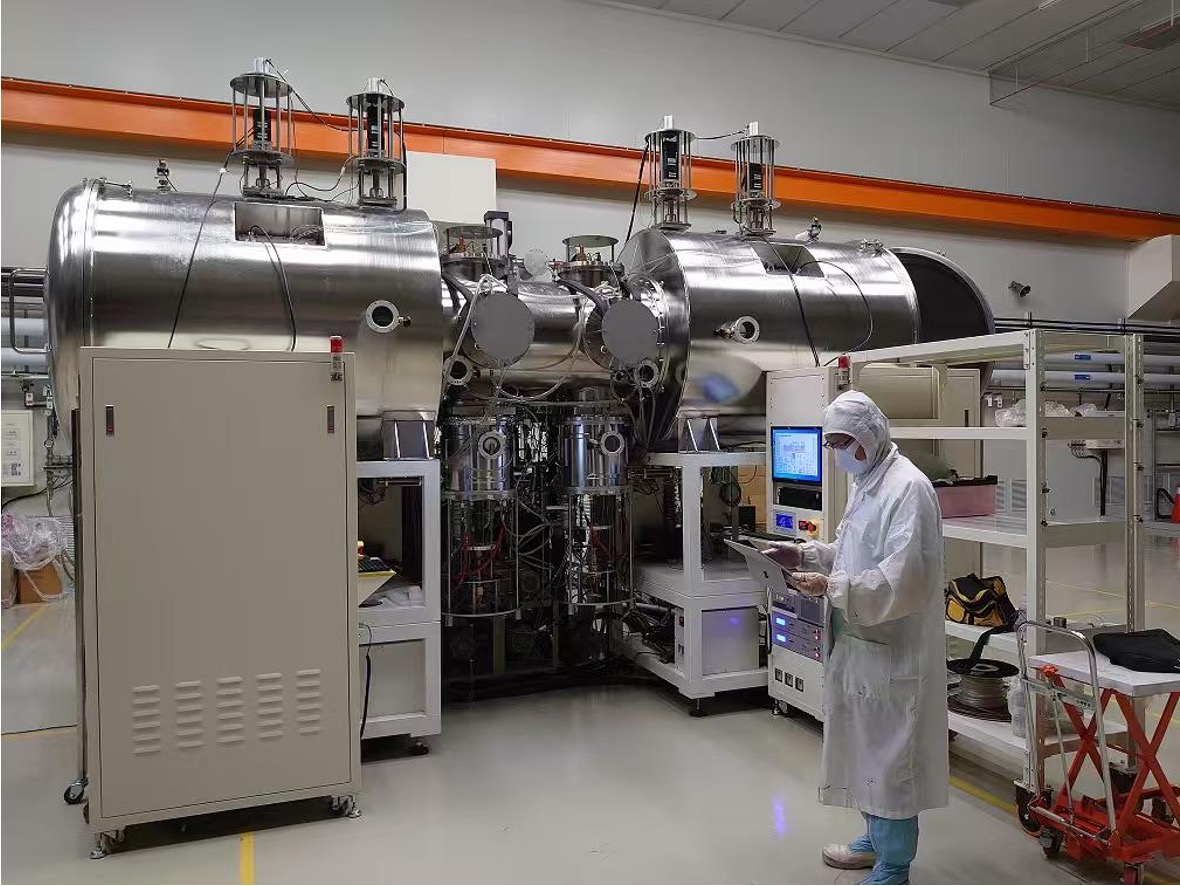

單腔室科研型設備 雙腔室雙靶材科研型設備

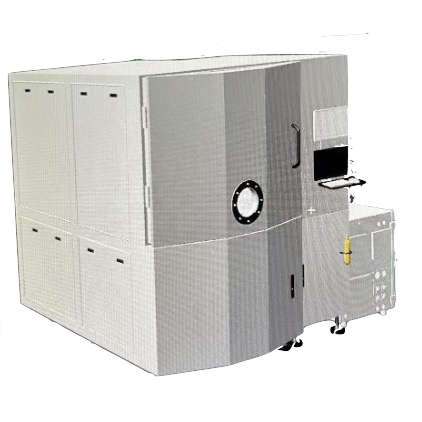

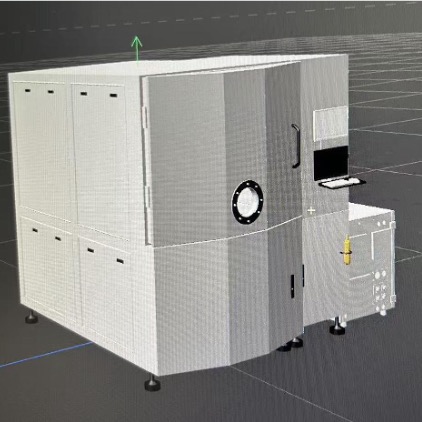

二、小批產型EBPVD設備

應用場景

采用大功率電子槍，沉積視窗面積滿足航空發動機渦輪葉片的熱障涂層沉積制備需求零件沉積具備自轉和偏擺多自由度，可應對葉身和緣板的共沉積需求可采用石墨+電子槍復合加熱，提高生產效率在配備雙主軸的情況下，可達到Smart Coater的同等生產效率和沉積效果

技術參數

電子槍功率：100kW（150kW可選）

電子槍數量：1個

主軸數量：1個（2個可選）

沉積面積：40 cm X 40 cm

坩鍋數量：1個（2個可選，分步沉積）

靶材裝載：750 mm

加熱模式：石墨加熱（電子槍加熱可選）

多軸模式：自轉+擺臂

占地面積：50 m2

電子槍參數

電子槍類型：直熱式電子槍

電子槍功率：0-100KW/單槍（可選配升級功率）

陰極連續工作時長：>100h

加速電壓：10KV-30KV可調

最小光斑尺寸：直徑10mm

掃描頻率：0-100Hz

聚焦電流：0-2A

最低工作真空：5E10-1Pa

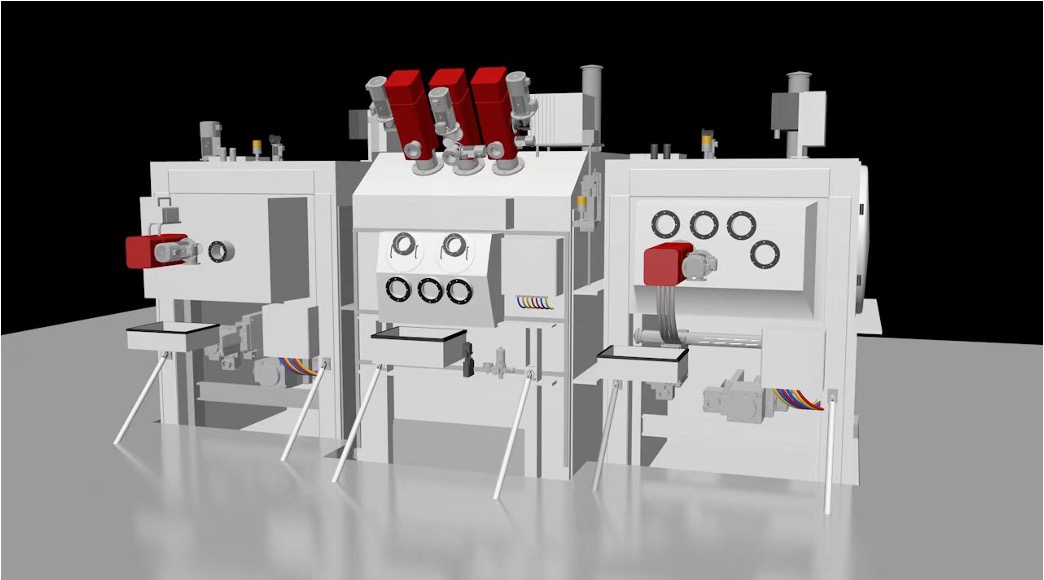

三腔室設備

在裝載室配有電子槍輔助加熱，更快的提高零件的預熱效率，提高零件的生產效率，雙主軸設計可以進行不間斷生產，靶材裝載量的提高有助于提升每日生產效率

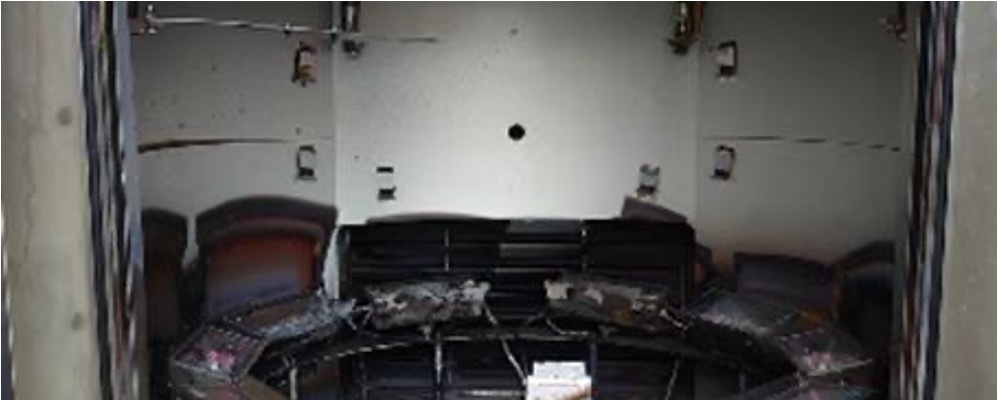

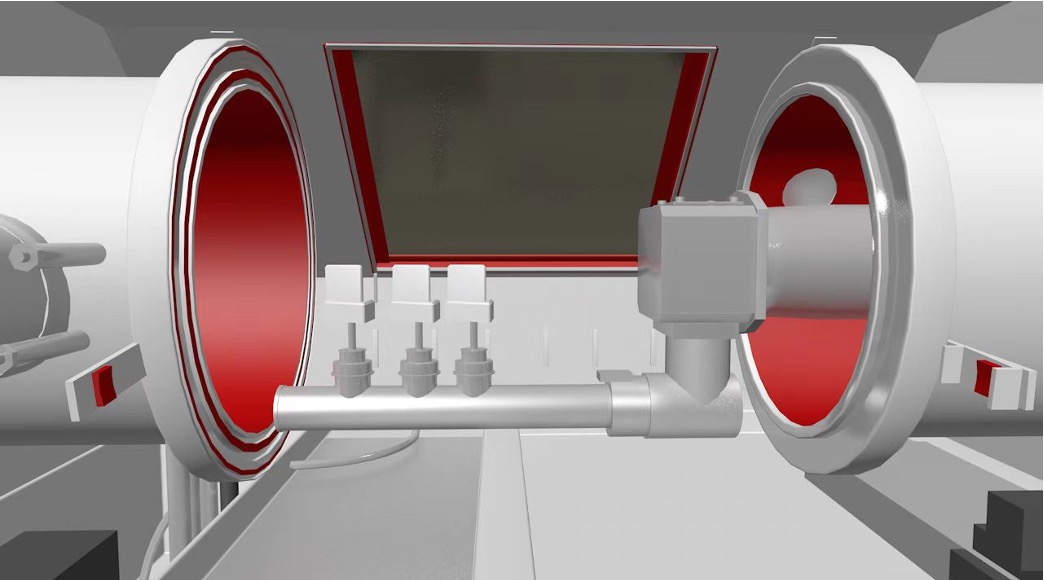

多軸旋轉機構

具有穩定的三工位多軸旋轉機構，能夠更好的適配葉片葉身和緣板的沉積結合強度和微觀組織要求。對于導向葉片的上下緣板也可同時進行沉積，提升零件的涂層質量。
